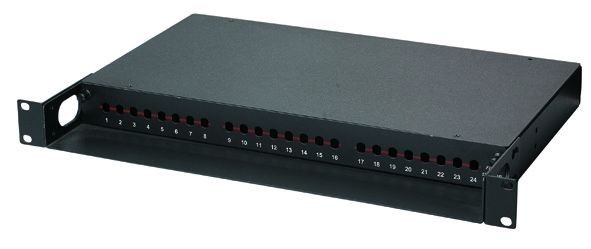

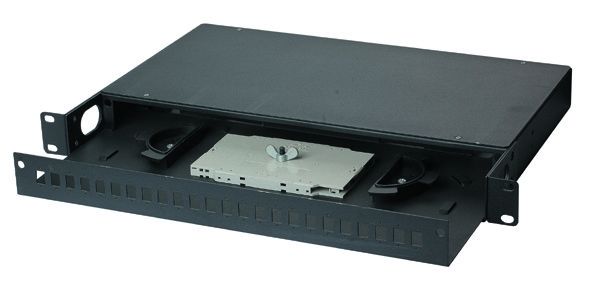

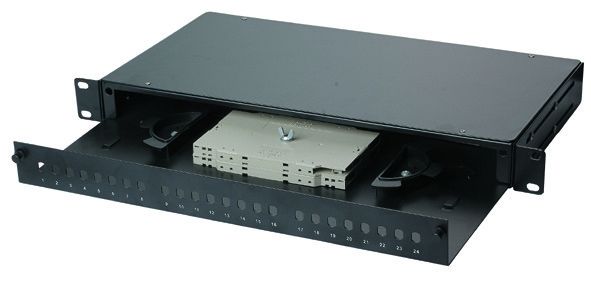

Panneau de patch optique à haute stabilité mécanique avec panneau modifiable YH1009

Panneau de patch en fibre optique multi-fonctionnelle usine Taille flexible de Chine Accepter ODM et OEM YH1009

Le connecteur à fibre optique
(1) Connecteur à fibre optique de type FC
Ce connecteur a été développé pour la première fois par le Japon NTT. FC est une abréviation de Ferrule Connector, indiquant que la méthode de renforcement externe utilise une pochette métallique,et la méthode de fixation est une boucle tournanteLe premier connecteur de type FC, l'utilisation de la broche en céramique C C. Un tel connecteur a une structure simple, est facile à utiliser et est facile à fabriquer.la face de fin de fibre est relativement sensible à la poussière fine, et la réflexion de Fresnel est susceptible de se produire. Par conséquent, il est difficile d'améliorer la performance de la perte de retour.ce type de connecteur a été modifié pour utiliser une épingle (PC) avec une face sphérique à bout, et la structure externe n'a pas changé, ce qui a entraîné une augmentation significative des performances de perte d'insertion et de perte de retour.
(2) Connecteur à fibre SC
Il s'agit d'un connecteur à fibre optique développé par NTT Japon.La face finale de la broche est principalement PC ou APC-type de meulageCes connecteurs sont peu coûteux, faciles à insérer et à retirer, présentent de petites fluctuations de perte d'insertion,résistance à la compression élevée, et une forte densité d'installation.
Les interfaces ST et SC sont deux types de connecteurs à fibre optique. Pour les connexions 10Base-F, les connecteurs sont généralement de type ST. Pour 100Base-FX, les connecteurs sont principalement de type SC.Le cœur du connecteur ST est exposé, et le cœur du connecteur SC est à l'intérieur du connecteur.
(3) Connecteur biconique
Le plus représentatif de ces types de connecteurs à fibre optique est développé par Bell Labs, aux États-Unis.Il se compose de deux extrémités moulées de précision avec un bouchon de cylindre en forme de cône tronqué et un manchon en plastique à double cône interneLes composants d'accouplement de la cartouche sont composés.
(4) Connecteur à fibre optique DIN47256
Il s'agit d'un connecteur développé par l'Allemagne. Les broches et les manchons d'accouplement utilisés dans ce type de connecteur ont les mêmes dimensions structurelles que le type FC.Comparé au connecteur de type FC, la structure est plus compliquée et la structure métallique intérieure est équipée d'un ressort pour contrôler la pression, afin d'éviter des dommages à la surface de l'extrémité due à une pression excessive de la prise.En plus, la précision mécanique de ce connecteur est élevée, et par conséquent la valeur de perte d'insertion est faible.
(5) Connecteur MT-RJ
Le MT-RJ a commencé avec le connecteur MT développé par NTT avec le même mécanisme de verrouillage que le connecteur électrique LAN de type RJ-45.Il est aligné avec la fibre optique à travers des broches de guidage installées des deux côtés de la petite pochette pour une communication facile avec l'émetteur-récepteur optique. Connecté par la machine, la fibre de face d'extrémité du connecteur est disposée dans un arrangement à double noyau (intervalle 0,75 mm) et est le connecteur de fibre à haute densité de nouvelle génération pour la transmission de données.
(6) Connecteur LC
Le connecteur LC a été développé par le célèbre Bell Institute et est fabriqué à l'aide d'un mécanisme de verrouillage à prise modulaire (RJ) facile à utiliser.La taille des broches et des manches utilisées est la moitié de la taille utilisée pour le SC ordinaireLes connecteurs à fibre optique sont des connecteurs à fibre optique, dont la densité est de 1,25 mm, ce qui peut augmenter la densité des connecteurs à fibre optique dans le cadre de distribution de fibre.le connecteur de type LC a effectivement occupé la position dominante, et l'application dans l'aspect multimode a également connu une croissance rapide.
(7) Connecteur de type MU
Le connecteur Miniature Unit Coupling (MU) est le plus petit connecteur à fibre unique au monde développé par NTT sur la base du connecteur de type SC le plus largement utilisé.un dispositif de détection de la température de l'air et un dispositif de détection de l'airAvec les boîtiers de MU de 1,25 mm de diamètre, NTT a développé la série de connecteurs MU.Ils ont des connecteurs de type prise (série MU-A) pour la connexion de câbles optiques; connecteurs de plan arrière (série MU-B) avec mécanisme de maintien de soi et prises simplifiées (série MU-SR) pour connecter les modules et prises LD/PD.Avec le développement rapide d'une plus grande bande passante et d'une plus grande capacité des réseaux de fibres optiques et l'application étendue de la technologie DWDM, la demande de connecteurs de type MU augmentera également rapidement.
