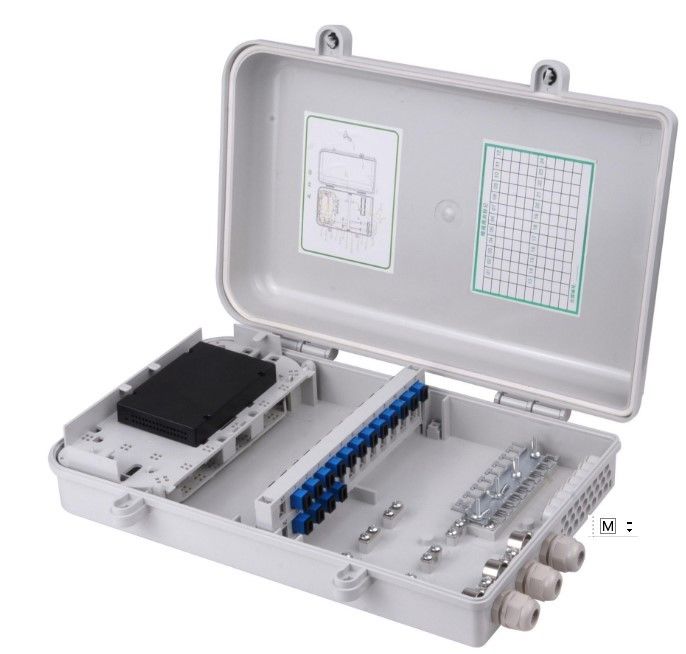

Cabinet de distribution de fibres optiques de couleur uniforme haute densité forte protection YH3029

Cabinet de distribution en fibre optique de grande capacité avec haute densité Protection forte YH3029

Avant l'assemblage du produit, les éléments suivants doivent être vérifiés un par un pour préparer le processus:
1.1 La structure doit répondre aux exigences de la structure du produit de ce modèle et aux exigences d'installation de 19 pouces, 21 pouces et 23 pouces.
1.2 La porte doit pouvoir tourner de façon flexible à des angles supérieurs à 110°. La porte ne doit pas être endommagée lors de la rotation. Le corps de l'unité ne doit pas être soumis à un choc après montage.Il ne devrait pas y avoir de tremblement significatif après la porte est verrouillée. Méthode d'inspection: verrouillage à la main en poussant doucement et en tirant, la quantité de mouvement ne dépassant pas 2 mm
1.3 L'écart entre la porte et la porte et la porte et le cadre ne doit pas être supérieur à 2 mm.
1.4 La soudure de l'armoire doit être ferme, la soudure doit être lisse et uniforme, il ne doit pas y avoir d'usure de soudage, de fissures, de sous-coups, d'éclaboussures de scories, de pores et autres phénomènes, la soudure doit être nettoyée.Le
1.5 Après le traitement de surface de l'armoire, la surface du film de peinture doit être grasse, de couleur vive, uniforme, lisse et lisse, et les marques de pinceau, les rides, les trous d'épingle, les cloques,cicatrices, les marques, les empreintes digitales, les marques de coupures et les adhérences ne peuvent pas être vus à l'œil nu.
Spécification de l'installation et de l'emplacement de l'unité
1 alarme installée au sommet de la colonne d'installation de l'armoire
2 L'unité de distribution d'alimentation électrique (satisfaisant l'exigence d'installation de 19 pouces) est installée sous le dispositif d'alarme.l'unité de distribution d'alimentation CA est allumée
3 La position de montage de la PDU verticale est généralement située à l'arrière de l'armoire, en principe sur le côté droit de la porte arrière (en regardant la porte arrière de l'armoire).S'il y a deux PDU uniquesIls sont installés séparément sur les deux côtés de la porte arrière.
4 L'unité de distribution numérique est installée sous l'unité de distribution d'énergie. Si le rack nécessite deux unités ou plus, les deux unités doivent également avoir un espace d'au moins 1 U (1 U = 44,45 mm).
5 Les panneaux de commutation AC et DC peuvent être installés derrière l'armoire selon les exigences du client
6 La plaque d'attache du câble est installée derrière le corps de l'unité numérique et doit être placée en bas du dos du corps de l'unité numérique.le câblage numérique peut être installé des deux côtésLa plaque de câble est partagée.
7 L'unité de distribution de fibres optiques est installée sous l'unité numérique et doit avoir un intervalle de montage d'au moins 1U avec l'unité numérique de câblage.S'il y a un rack qui nécessite deux unités ou plus, les deux unités peuvent être installées l'une après l'autre, et les suivantes peuvent être installées.
8 Lorsque le câble est alimenté, la plaque de fixation du câble est installée au-dessus de l'armoire et au-dessus de l'unité de distribution de fibres.la plaque de fixation du câble doit être installée sous l'armoire et sous l'unité de distribution de fibres. en même temps, il faut faire attention à la plaque de fixation du câble. ne peut pas être installée à l'envers, conformément à la direction du câble;la plaque de fixation du câble à fibre et l'unité de distribution de fibre ne peuvent pas être au même niveau, doivent être séparés de plus de 90 mm pour éviter les interférences; si l'installation de l'ensemble de la barre et de la plaque de fixation du câble installée sur le côté de l'armoire, la position d'installation est la même
9 Lors de l'installation du câblage numérique des deux côtés, veillez à ne pas interférer avec la plaque de fixation du câble à l'arrière de l'armoire.
10 La prise d'alimentation est installée sous la plaque de fixation du câble lorsque le câble est alimenté.La prise d'alimentation est installée en haut de l'arrière de l'armoire lorsque le câble est sous le câble et la position est plus élevée que la plaque de fixation du câble.
11 Unité de câblage intégrée installée sous l'unité de bobine en fibre
12 Unité de distribution numérique et unité de câblage intégrée câble de mise à la terre relié à la barre de cuivre de mise à la terre du cabinet
Distance d'installation au 13e étage selon les exigences du client, si le client n'en a pas besoin, la répartition moyenne et l'installation dans l'espace restant
14 module ventilateur est centrée sur le dessus de l'armoire
15 En principe, les câbles simples ou les plateaux d'attache sont installés sur le côté gauche de la porte arrière (en face de la porte arrière de l'armoire).l'autre est installé sur le côté gauche du cabinet (en regardant la porte d'entrée du cabinet).
