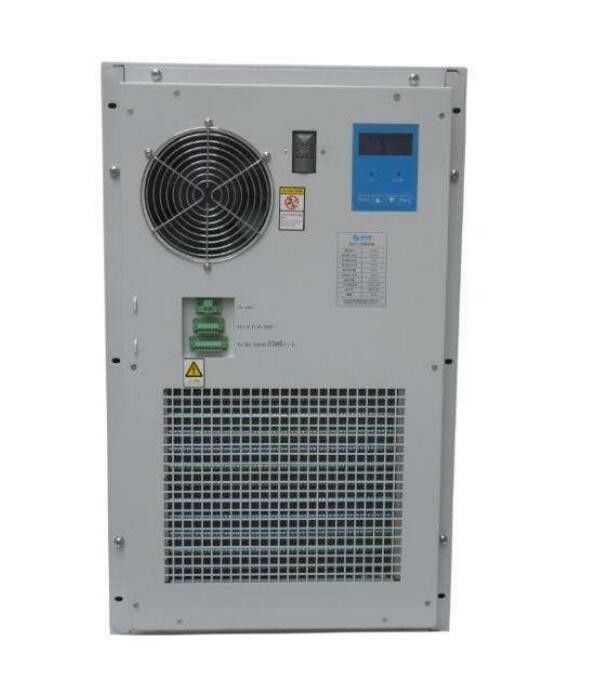

Résistance à l'eau Taille flexible YH9008

Équipement de communication électromagnétique résistant à l'eau

Les prises doivent de préférence adopter les prises monophasiques mise à la terre à deux pôles qui satisfont aux exigences de la norme GB 1002,et peut également utiliser des prises monophasées mise à la terre à deux pôles C9/C10 (CEI 60320 C13/C14) qui répondent aux exigences de GB 17465.1Les prises universelles ne doivent pas être utilisées (figure).

Figure prise monophasique mise à la terre à deux pôles (~ 250 V 10 A)
Les exigences pertinentes comprennent:
- La tige de prise doit avoir une bonne conductivité électrique et une bonne élasticité mécanique, une bonne résistance à la fatigue et à l'usure,et résistance à la corrosion (matériau de bronze phosphore-étain suggéré); la force minimale requise pour tirer une seule fiche de la prise doit être ≥ 30N,Afin d'éviter que la prise ne se détache automatiquement lors d'une utilisation normale ou en raison d'un léger choc entraînant un mauvais contact.
La prise doit utiliser des pièces standard modulaires pour faciliter l'assemblage et le démontage du module de remplacement.
- Le courant nominal de la prise est de 10 A. Dans des cas particuliers, 16 A peut être sélectionné; les prises sont dans l'ordre de la surface supérieure (PE), du zéro gauche (N) et de la phase droite.
Hausse de température
Lorsque l'unité de distribution d'énergie est connectée au courant nominal, la hausse de température de la prise, du terminal et de la connexion du fusible ne doit pas dépasser 55 °C,et l'élévation de température de l'interrupteur d'air et du boîtier de sécurité ne doit pas dépasser 40°C.
Certification
Toutes les pièces électriques telles que les bornes, les prises et les dispositifs de protection doivent satisfaire aux normes nationales de sécurité électrique pertinentes et être de qualité fiable.les blocs terminaux, ainsi que les dispositifs de protection contre le surcourant et le court-circuit doivent passer la certification nationale 3C.
Appareils électroniques pour la mise à la terre, câbles et autres accessoires électriques
Un dispositif de mise à la terre uniforme (ou une barre de cuivre mise à la terre d'une surface de section transversale ≥ 36 mm2) doit être installé dans le cabinet.L'armoire et ses pièces métalliques internes doivent être reliées de manière électrique fiable et au dispositif de mise à la terre..
Between the grounding copper bar and the grounding of the engine room is divided into rows (or cabinet top grounding is divided into rows) between the 16mm2 yellow green and white color single-core insulated flame-retardant flexible cable reliable connection.
Tous les câbles de l'armoire doivent satisfaire aux prescriptions de YD/T 1173. La couleur de la couche isolante ou de la gaine extérieure des câbles et des barres d'arrimage doit satisfaire aux prescriptions de GB7947.
Si vous disposez d'une fonction d'alarme sonore, vous devez avoir la fonction d'éteindre manuellement le son de l'alarme.Le seuil d'alarme doit être réglé selon les besoinsL'indicateur de courant et l'indicateur d'alarme doivent être installés au-dessus de l'arrière du rack.Lorsque l'armoire doit utiliser des indications lumineuses, des indicateurs LED doivent être utilisés.
Performance de protection électrique
La résistance d'isolation de chaque circuit en marche dans le boîtier (le circuit n'est pas directement mis à la terre) par rapport au sol (ou au boîtier) doit être ≥ 10 MΩ (après lecture pendant 1 minute à 500 megohmm).
Each live circuit in the cabinet (or cabinet) and two non-electrically connected live circuits shall be able to withstand a sinusoidal test voltage of 2500V and 50Hz for 1min without any breakdown or arcingLe courant de fuite est ≤ 10 mA.
Chaque armoire nécessite l'installation d'une boîte ouverte vide de type boîte. La configuration standard comporte 8 circuits ouverts, et l'ampère de courant de charge MAX ouvert est proposé par la conception d'ingénierie.Quatre prises de courantUne plaque de blindage est installée devant la boîte de distribution pour éviter de fermer accidentellement l'ouverture d'air.

La marque de l'ouverture d'air est: Afin d'assurer la sécurité de l'alimentation de l'équipement, il est interdit de l'ouvrir avec une petite usine. Il est recommandé d'utiliser des produits GE, Schneider, ABB et Merlin.
Chaque rack est équipé d'une plaque de cuivre de haute qualité de 500 mm de longueur standard, 50 mm de largeur et 5 mm à l'arrière comme lieux de travail et terrains de protection.Chaque rangée est tapée avec 20 trous et équipée de 20 ensembles de boulons.
Le châssis de l'armoire doit être solidement mis à la terre pour éviter les fuites électriques.Les portes qui s'ouvrent avec des appareils électriques doivent être reliées de manière fiable par des câbles en cuivre nus et des structures métalliques mises à la terre.. Tous les dispositifs de mise à la terre doivent être fermement fixés et disposer d'une ressortie ou d'une écrousse de verrouillage pour éviter le relâchement.ou d'autres composants électroniques mis à la terreLes bandes de mise à la terre utilisées doivent être isolées des bandes de mise à la terre principales et reliées aux bandes de mise à la terre principales lorsqu'elles sont reliées aux bandes de mise à la terre principales.
