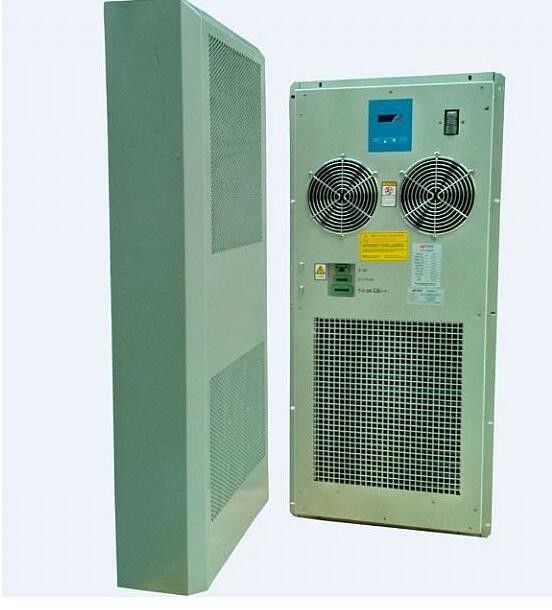

Conception sismique de l'armoire de support de communication de résistance aux chocs YH9002

Équipement pour la communication électromagnétique isolante avec taille flexible

Diagramme de câblage des pièces électriques
Le schéma de câblage est dessiné selon les principes électriques des composants et la disposition des composants électriques.Il représente la relation de connexion de l'ensemble complet des dispositifs et est la base de l'installation électriqueLe schéma de câblage doit être dessiné selon les principes suivants:
(1) Le dessin du schéma de phase du schéma de câblage doit être conforme aux dispositions de la norme GB6988.6-1993 "Dessin du schéma fonctionnel du système de commande";
(2) Tous les composants électriques et leurs fils doivent être marqués par le symbole textuel et le numéro de câblage conformément au schéma électrique. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." "et" GB4884-1985 "marquage des fils isolés" et autres dispositions;
(3) Contrairement aux schémas électriques, les différentes parties d'un même composant électrique (contacts, bobines, etc.) doivent être reliées dans le schéma de câblage;
(4) Les diagrammes de câblage électrique sont toujours dessinés avec des lignes minces.Pour les composants de commande électrique simplesPour les pièces complexes, la connexion entre les composants peut être dessinée directement.où le nombre de composants électriques est important et le câblage plus compliqué, généralement l'emplacement du câblage est utilisé. Tant que le numéro de connexion est marqué sur chaque composant électrique, il n'est pas nécessaire de tracer la connexion entre les composants.
(5) Les types, les spécifications, les surfaces de section et les exigences de couleur des différents conducteurs utilisés pour le câblage doivent être indiqués sur le schéma de câblage;
(6) Lorsque des pièces et des circuits externes sont connectés, les connecteurs pour les conducteurs à grande section doivent être connectés aux connecteurs.
En bref, selon les prescriptions ci-dessus, l'esquisse du contour de l'armoire de commande électrique doit être dressée, les dimensions de chaque pièce doivent être estimées,et puis le dessin de contour doit être dessiné selon la proportion, et il convient d'envisager davantage d'ajuster les proportions des dimensions en termes de symétrie, de beauté et de facilité d'utilisation.Après détermination de l'apparence de la cabine de commande électrique, la conception structurelle de chaque partie de l'armoire de commande doit être réalisée conformément aux prescriptions ci-dessus,dessiner le schéma d'assemblage de l'armoire et les dessins des pièces de chaque porte latérale, panneau de commande, plaque inférieure, support de montage, bande de garniture, etc., et indiquer les exigences de traitement.
Enfin, selon divers dessins, nous devons compléter complète les différentes pièces et matériaux requis par l'armoire de commande électrique, et énumérer la liste de synthèse, liste des pièces standard,Tableau des quotas de consommation de matières premières et de matières auxiliaires des pièces finies achetées par catégorie. les tables de quotas, etc. afin que le personnel des achats, les services de gestion de la production préparent les équipements en fonction des besoins des équipements, fassent un bon travail dans la préparation de la production,et faciliter la comptabilisation des coûts.
3 Installation et fixation de l'armoire
L'installation de l'armoire est la base de l'installation de l'équipement et doit être réalisée conformément aux normes.
(1) Avant l'installation de l'armoire, vérifier si l'équipement d'échappement de l'armoire est en bon état, si le nombre de palettes d'équipement est complet,et si les poulies et les colonnes de soutien sont en bon état.
(2) Le modèle, les spécifications et l'emplacement de l'armoire doivent satisfaire aux exigences de conception.
(3) La déviation verticale de l'installation des armoires ne doit pas dépasser 3 mm et l'erreur horizontale ne doit pas dépasser 2 mm. Plusieurs armoires doivent être disposées côte à côte.Les panneaux doivent être sur le même plan et parallèles à la ligne de référence.L'écart avant et après ne doit pas être supérieur à 3 mm; l'écart entre deux armoires ne doit pas être supérieur à 3 mm.Pour les dispositifs disposés à une certaine distance les uns des autres et disposés en rangée, l'écart entre les panneaux avant et arrière ne doit pas être supérieur à 5 mm;
(4) Les différentes parties de l'armoire ne doivent pas tomber ou se casser. Si la peinture est décollée, elle doit être pré-peinte.
(5) Lorsque l'installation de l'armoire doit être ferme et qu'il y a des exigences sismiques, renforcer selon la conception sismique du dessin de construction;
(6) L'armoire ne doit pas être installée directement sur le plancher surélevé, la base doit être réalisée en fonction des dimensions du plan inférieur de l'équipement.La base doit être fixée directement au sol, l'armoire doit être fixée à la base, puis le plancher mobile doit être posé;
(7) L'épaisseur de l'acier du conduit dans la base de l'armoire n'est pas inférieure à 50 mm.L'acier du canal est fixé sur le sol de la salle d'équipement par les boulons d'expansion et interconnecté avec la barre de cuivre de mise à la terre;
(8) L'acier du canal et le boîtier sont reliés de façon stable par soudage.
(9) Après la fixation de l'armoire, assurez-vous que l'avant, l'arrière, la gauche et la droite ne peuvent pas être poussés pour assurer la stabilité de l'armoire.
(10) Si le plancher autour de l'armoire doit être coupé, utilisez une machine à découper pour le couper en douceur et enlever les taches pour éviter qu'il ne soit coupé.
(11) Installez le panneau de l'armoire et réservez 800 mm d'espace devant le support.;
(12) L'armoire mural doit être située à 1200 mm du sol;
(13) L'installation de l'équipement et des composants dans l'armoire doit être effectuée après que l'armoire a été placée et fixée, et l'équipement installé dans l'armoire doit être solidement monté.
(14) Les vis de fixation, les rouleaux et les rouleaux à ressorts de l'armoire doivent être fixés comme il convient et ne doivent pas être manqués;
(15) L'installation suspendue montée sur le mur doit être installée sur un mur plat et ferme, à au moins 300 mm du sol, et doit être maintenue horizontalement et verticalement par rapport au mur,et l'écart vertical est inférieur à 3 mm.
(16) Les trous dans le mur doivent être protégés contre les dommages à la paroi intérieure du mur.Le nombre de vis d'expansion utilisées pour fixer le boîtier ne doit pas être inférieur à 4 (6 pour le boîtier suspendu de type C)Si nécessaire, un support doit être placé sous le cabinet pour assurer la sécurité et la stabilité du cabinet.
(17) Pour l'installation d'un placard au sol, il convient de prendre en considération la direction d'ouverture du placard et la facilité d'utilisation lors de l'installation du piédestal.en donnant la priorité à la direction d'ouverture de la porte du compartiment de câblageLes portes des équipements et les portes de câblage doivent être complètement ouvertes.
(18) L'armoire doit être protégée contre les coups de foudre.
(19) L'armoire doit être correctement marquée après l'installation.les trous dans les câbles de l'armoire doivent être scellés avec de l'argile ignifugeFaites un bon travail pour empêcher les rats, les insectes, l'eau et l'humidité.
4 câblage
4.1.1 Dispositions relatives aux pouvoirs du Cabinet
L'armoire doit être équipée d'un ensemble d'unités de distribution d'énergie fixes amovibles et remplaçables pour l'introduction, la distribution, la protection, le partage,et connexion (sortie ou borne) de l'alimentation des équipements du cabinetDans le même boîtier, la distribution d'alimentation CA et la distribution d'alimentation CC ne doivent pas être mélangées (sauf pour la distribution d'alimentation du ventilateur de refroidissement).
4.1.2 Exigences en matière de structure et d'installation
L'unité de distribution d'énergie recommande l'utilisation d'une structure intégrée en bande verticale qui intègre la distribution d'énergie, la protection et le patch, et dont le côté avant est amovible,facilitant l'installation et le remplacement des modules et des connecteurs (câblage); l'introduction, la distribution, la protection et la séparation de la partie séparée de la partie de la structure encastrée, dans laquelle l'introduction de la puissance, la distribution,partie de protection de l'équipement située en haut ou en bas de l'unité de distribution d'énergie, et la partie encastrée est toujours une structure verticale de barre. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)Dans des cas particuliers, il peut y avoir une unité de distribution d'énergie sur les côtés gauche et droit (non recommandé).
4.1.3 Unité de distribution d'alimentation en courant alternatif
A. L'unité de distribution d'alimentation doit pouvoir introduire simultanément les deux sources d'alimentation A et B.Ils doivent être complètement indépendants les uns des autres (y compris le fil de mise à la terre) et être alimentés séparément.Pour les armoires ne nécessitant pas d'alimentation à double canal, une seule alimentation peut être introduite.
B. La puissance d'entrée de l'unité de distribution d'énergie utilise généralement une alimentation à trois fils monophasique (220 V). Dans des cas particuliers, une alimentation à quatre fils triphasique (380 V) peut être utilisée.Il peut également être visualisé avec des exigences particulières pour la sécurité de l'alimentation, en utilisant l'introduction de l'alimentation à quatre voies.
C. La borne d'entrée de l'alimentation électrique doit être équipée d'un groupe de bornes permettant de connecter des câbles inférieurs à 16 mm2 et d'installer des dispositifs de mesure du courant selon les besoins.Chaque branche de sortie doit être équipée d'un groupe de terminaux ou d'une prise pour fournir aux équipements des conditions électriques.
D. Un dispositif de protection indépendant contre le surcourant et le court-circuit doit être fourni pour l'alimentation de l'armoire;et un dispositif de protection indépendant contre le surcourant et le court-circuit doit être fourni pour chaque branche de sortie.
E. Le dispositif de protection peut utiliser un interrupteur à air alternatif (recommandé) ou un interrupteur-déconnecteur de fusible, installé sur la ligne de phase du shunt d'entrée ou de sortie total pour faciliter le fonctionnement et le remplacement,et répondent aux exigences de dissipation de chaleurLa cote du dispositif de protection doit correspondre à la cote totale des dérives d'entrée ou de sortie.
Si l'interrupteur d'air est sélectionné, il doit être conforme aux prescriptions de la norme GB 10963.1 et le mode de déclenchement instantané doit être de type C (plage de déclenchement > 5 ~ 10 pouces).
Si un interrupteur de sécurité est sélectionné, il doit être conforme aux prescriptions de la norme GB 14048.3, dans lequel le fusible doit satisfaire aux prescriptions pertinentes de la norme GB/T 13539.5, et la gamme et la catégorie d'utilisation sont du type gG.
