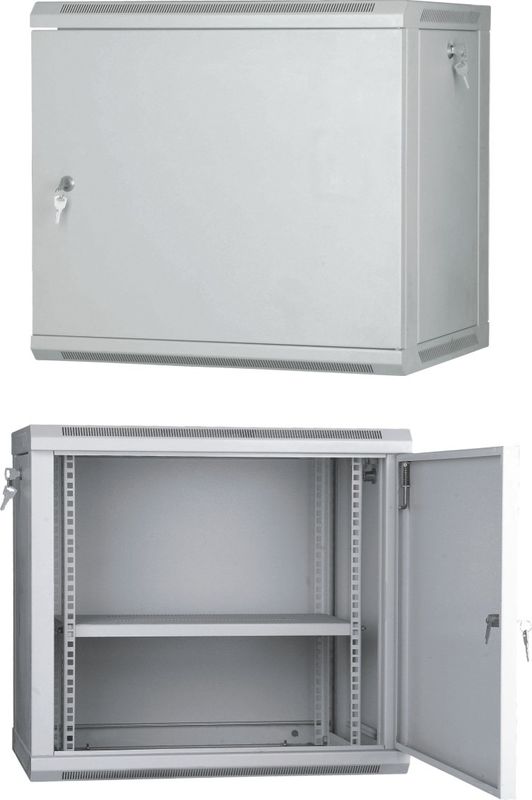

Réseau de protection contre les radiations Armoire à rayonnage Armoire murale pour salle centrale YH2006

Ventilation thermique Étagère réseau de taille flexible Isolement électromagnétique YH2006

Unité de gestion de l'air

L'unité de gestion du débit d'air est principalement utilisée pour empêcher la circulation répétée de l'air dans l'armoire et améliorer l'efficacité de refroidissement de la salle d'équipement.Généralement divisé en deux modes passif et actif.

1. Unité de gestion passive du débit d'air

Les unités de gestion du débit d'air passif utilisent souvent des composants passifs pour modifier la distribution du débit d'air.la plaque de blanchiment favorise une circulation normale de l'air dans l'enceinte en occupant l'espace de rangement inutiliséIl est modulaire, sans outil, et peut être installé rapidement et facilement dans un rack EIA-31019 ou avec un trou de montage carré dans l'armoire.

Des déflecteurs métalliques sont utilisés dans le cas des guides filetés, qui permettent de bloquer le flux d'air tout en permettant au câble de passer de l'avant du support à l'arrière du support.

L'utilisation d'un kit de déflecteurs de régulation de l'air composé de déflecteurs 1U, 2U, 4U, 8U empêche la recirculation de l'air en occupant l'espace non utilisé de l'étagère.

2. Unité de gestion active du débit d'air

Les unités de gestion active du débit d'air utilisent souvent des dispositifs actifs pour modifier le débit d'air dans l'armoire.

(1) Distribution de la circulation d'air côte à côte: les équipements de rack à circulation d'air latérale posent de nombreux défis aux gestionnaires des installations informatiques, notamment dans le domaine de la réfrigération.Parce que la plupart des armoires sont conçues pour un flux d'air de l' avant vers l' arrièreL'unité d'alimentation en air située sur le côté de l'armoire prend en considération une meilleure sécurité et composition.Il permet de placer les armoires côte à côte une par une sans bloquer le flux d'air.

L'unité d'alimentation en air située sur le rack est généralement une cabine de 2U avec des produits d'alimentation en air pour le flux d'air latéral entre les appareils réseau ou les serveurs.Il aspire l'air avec la température et l'humidité ajustées de l'avant de l'armoire et l'envoie à l'entrée de flux d'air sur le côté de l'équipement réseauDe cette façon, la durée de vie de l'équipement est prolongée en fournissant une température d'entrée appropriée.

Le

Ce produit est recommandé pour un ou plusieurs appareils réseau empilés dans un rack.L'utilisateur peut configurer le débit d'air à travers les pales de guidage de débit d'air interchangeables.

(2) Gestion du débit d'air arrière: dans un environnement d'appareil à haute densité, les méthodes traditionnelles de dissipation de chaleur sont généralement inefficaces.Les installations de racks à forte densité peuvent provoquer une surchauffe des équipements informatiques et des temps d'arrêtLe dispositif d'échappement collecte l'air chaud évacué et le renvoie dans les conduits de ventilation, éliminant les points chauds dans les données.d'une puissance de sortie supérieure à 1000 WAvec l'affichage LCD de l'appareil, les utilisateurs peuvent afficher les températures du rack, surveiller les conditions d'alarme et ajuster les paramètres de l'appareil.Les gaz d'échappement du rack peuvent être surveillés et contrôlés à distance via la carte de gestion intégrée du réseauCe produit économe en espace est installé à l'arrière de l'armoire qui répond aux exigences sans occuper l'espace de la table.

(3) Gestion du débit d'air avant.L'unité de distribution d'air avant montée sur un rack est un produit unique de plateau de ventilation monté sur un rack qui fonctionne avec les systèmes de climatisation de précision existants pour fournir de l'air froid aux équipements dans l'enceinte. The air distribution equipment is connected to the living floor and directs the supplementary air directly into the cabinet to prevent it from mixing with the outside hot air before reaching the equipment requiring refrigeration.

Le dispositif de distribution d'air de type rack peut éliminer la différence de température entre le haut et le bas du boîtier,et il peut également empêcher la recirculation des gaz d'échappement à haute température de l'entrée dans le boîtier.

Pour les enceintes de rack, un équipement de climatisation monté sur rack avec une charge nominale supérieure à 1,5 kW est approprié.Si l'équipement de climatisation souterraine ne peut pas répondre aux besoins des équipements de télécommunications à proximité, l'équipement susmentionné doit également être utilisé sur le sol du salon.
