Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau: | Bronze de phosphore avec le placage à l'or | Spécification: | Spécification |
|---|---|---|---|
| câblage: | T568A ou T568B | Connexion: | Accouplement à baïonnette de prise |
| Connectivité: | Rj45 pour la prise et IDC pour le câblage horizontal | Logement: | ABS et PC UL94V-0 |
Détail rapide :
1. Cric RJ45, placage à l'or 50U trapézoïdal non protégé de Cat5e ». Le placage à l'or pour 3U » à 50U » est disponible. Cat.6 et cat.6A standard sur les types trapézoïdaux d'option, protégée et non protégés de cric.
2. 110 IDC, double IDC, arrêt de la couronne IDC
3. Options du câblage 568A et 568B de TIA/EIA
4. Matériel de module - appui de polycarbonate, ABS Jack (UL94V-0)
5. A.W.G. de la mesure de fil 22-24, opération facile

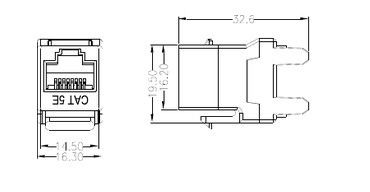

6. Dimensions “trapézoïdales” modulaires industriellement compatibles, appropriées à la plaque avant, boîte extérieure de bâti, tableau de connexions vide.
Description :

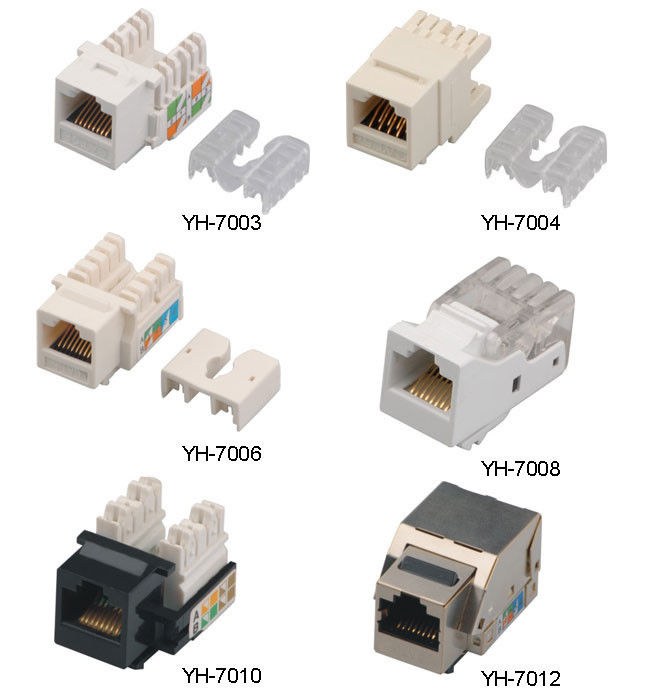

Le rassemblement trapézoïdal du cric YH-7004 toutes les normes de rendement de la catégorie 5e/6 de condition dépasse tout l'ANSI/TIA/EIA 568B.
IDC : Conducteur de cuivre 0.4~0.7mm, périodes connections>200 maximales
Prises : périodes instertions>700 maximales
Résistance de contact (à l'exclusion de la résistance de corps) ≤5mΩ (dans la condition normale d'air)
Résistance d'isolation : ≥1000MΩ (dans la condition normale d'air)
Intensité diélectrique : C.C 1200V, aucune étincelle plus d'et arc de mouche en 1 mn.
Emballé d'abord chacun avec un sachet en plastique, puis dans une boîte intérieure mêmes avec les accessoires. Le produit emballé peut être sauvé pour 2years avec la température : Hygrométrie de -10℃∽+40℃ : max80% sans gaz corrosifs.
Guide sur le câble de rabattement pour ce cric trapézoïdal :
Avec la dimension compacte, le volet intégral, le format trapézoïdal a de support, notre Jack trapézoïdal pour la voix et la catégorie 5e et 6A assurent une installation futée et fiable. Tous les conducteurs de cuivre sont plaqués avec de l'or. Les 8 goupilles du cric RJ45 trapézoïdal sans outil sont sans effort terminées en une opération simple ayant pour résultat l'interconnexion fiable dans le temps record. Les crics peuvent être réutilisés plusieurs fois si une erreur de câblage est faite.
D'ailleurs, il y a boîte tableau de connexions, plaque avant et de bâti vides adaptés précis de surface à employer ainsi que notre cric trapézoïdal. Dans ce cas, vous pouvez faire le lien entier avec de meilleurs caractères.
Applications :
Le module est principalement utilisé pour relier la même zone de manoeuvre horizontale de câblage et de bâtiment de plancher, principalement pour câbler la connexion de convertisseur d'équipement et d'équipement terminal ou d'adaptateur. Les produits s'assortissant avec le cuivre ont tordu le pullover coacial du câble 4pair et de l'en cuivre.
Compatible avec des plaques avant de YH
Compatible avec des boîtes de bâti de surface de YH
Compatible avec YH Rupture-dans des tableaux de connexions
Caractéristiques :
| Élém. élect. | Résistance de contact : MAXIMUM de 110 Mohs. |
| Résistance d'isolation : 1 000 mégohms de MINUTE 500 volts continu | |
| Résistance diélectrique : 750 VCA RMS 60Hz, 1 MINUTE | |
| Environnement | Storge : -40~ 85°c |
| Opération : 0~70°c | |
| Machanical | Matériel de logement : PBT-UL90V-0 ou ABS |
| 180 degrés pour câbler et 90 degrés pour le câblage | |
| Matériel de contact : PC-UL90V-0 | |
| Contact : Bronze de phosphore avec le nickelage | |
| RJ45 Jack : IFE : 750 fois MINIMALES. | |
| La vie d'IDC : 200 fois MINIMALES. | |
| Fil : A.W.G. 24-26 | |
| Cat.3 Cat5e Cat.6 et cat.6A en l'option | |
| Capacité à retenir de structure d'insertion : 50N 60±5s |
